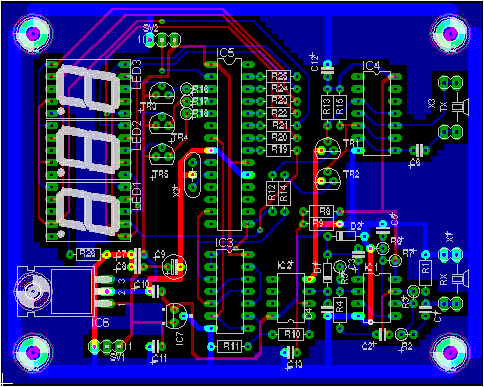

![]() 회로도를 그리고 패턴을 작성한 후,패턴의 접속점을 검사할 필요가 있습니다. 회로도에서 선이 접속되고 있는 것처럼 보이지만 실제로는 접속되고 있지 않는 경우가 있습니다.그것을 찾으려고 회로도만을 보고 있어도 모릅니다.패턴 그림으로 각 단자간의 배선이 정상적으로 접속되고 있는지를 확인한 필요가 있습니다.간단한 패턴이라면 곧바로 압니다만 ,복잡한 패턴의 경우에는 상당히 대단한 작업이 됩니다. 그러한 경우,1개의 패턴을 밝게 표시하고 검사 하는 방법이 있습니다. ![]() "Show" 아이콘을 클릭한 후,접속을 확인하고 싶는 부품의 단자를 클릭하면 선택된 단자에 접속되고 있는 모든 패턴이 밝게 표시됩니다.패턴의 선택은 "Cancel" 버튼 ![]() 아래의 그림은 초음파 거리 측정기의 접지선의 패턴을 선택한 상태입니다. ![]() 패턴 및 단자가 밝게 표시되고,접속 상태를 용이하게 검사할 수 있습니다. 만약,접속되지 않는 단자가 있을 경우에는 회로도를 검사할 필요가 있습니다. ![]() 밝은 표시 상태는 "Cancel" 버튼 ![]() "Redraw" 버튼을 누르거나,윈도우를 다른 화면으로 전환하면 원래의 상태에 되돌아 올 수 있습니다. |
